データ入力画面～設定～印刷例：Xbar-R管理図 For Access

(3)データ入力画面

１．データを入力します。日付・データは必ず入力してください。
備考の「□あ」にチェックすると「ひらがな入力」になります。

２．入力されたデータを登録します。
修正する場合は、下の表から修正したいデータをクリックし、修正後、この「登録」ボタンを押してください。

３．入力欄をクリアし新規に入力できる状態にします。

４．削除する場合は、下の表から削除したいデータをクリックし、この「削除」ボタンを押してください。

５．印刷を行ないます。まず印刷書式を選択してください。

６．Excel形式、HTML形式でファイル保存します。

７．データに異常がないかチェックします。（下の「データチェック」画面を参照してください）

８．データを再計算し、グラフを再描画します。データを直接変更された場合等にご使用ください。

９．グラフの線色、目盛の設定を行ないます。

10．入力済みのデータです。

11．表上で右クリックするとメニューが表示されます。
　　これにより、フィルタ（抽出）と並び替えが可能です。
　　・選択フィルタ：カーソルがあるデータで抽出します。
　　・非選択フィルタ：カーソルがあるデータ以外で抽出します。
　　・フィルタの対象：入力された文字で抽出します。
　　・フィルタ並び替えの解除：抽出、並び替えを解除します。
　　・昇順、降順で並び替え：カーソルがある列の並び替えを行います。

12．Xbar管理図です。

13．グラフの表示期間を設定します。この期間はR管理図にも反映されます。
「□最新」にチェックすると、もっとも新しい日付が対象になります。

14．R管理図です。



・UCL(上方管理限界)を超えたデータ数
　左側の赤丸のデータ

・LCL(下方管理限界)を超えたデータ数
　右側の赤丸のデータ



・CL(中心線)の一方への片寄り回数(9個連続)
　左図は中心線から下側へ連続した場合



・増加傾向、減少傾向の発生回数(6個連続)
　左図は減少傾向



・増減の連続した繰返し回数(14個連続)

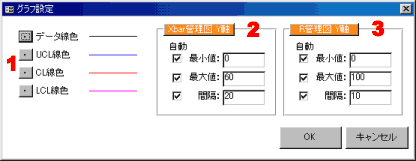

［グラフ設定］画面


１．線色を設定します。

２．Xbar管理図の目盛を設定します。

３．R管理図の目盛を設定します。

(4)設定

１．バックアップする場合は、バックアップ先フォルダを指定し、チェックをONにしてください。

２．データ入力画面の表のフォントを設定します。
